Compuertas logicas

Compuerta OR

La representación de la compuerta "OR" de 2 entradas y su tabla de verdad se muestran a continuación.

La compuerta OR también se puede implementar con interruptores como se muestra en la figura de arriba a la derecha, en donde se puede ver que: cerrando el interruptor A "O" el interruptor B se encenderá la luz

"1" = cerrado , "0" = abierto, "1" = luz encendida

Practica 1 compuerta OR

Necesitamos una compuerta OR  7432, protoboard  12 Resistencias 47 k ohms 4 LEDs cable un dip switch de 8, comprobamos la tabla de verdad que dice, que tiene 2 entradas y una salida, cerrando y  abriendo el dip switch para ver sise cumple la tabla de verdad.

Después de realizar lo antes dicho comprobamos que efectivamente si corresponde con su tabla de verdad.

Compuerta AND

La compuerta AND o Y lógica es una de las compuertas más simples dentro de la Electrónica Digital.
Su representación es la que se muestra en las siguientes figuras.
La primera es la representación de una compuerta AND de 2 entradas y la segunda de una compuerta AND de 3 entradas.

La compuerta Y lógica más conocida tiene dos entradas A y B, aunque puede tener muchas más (A,B,C, etc.) y sólo tiene una salida X.

La compuerta AND de 2 entradas tiene la siguiente tabla de verdad
Se puede ver claramente que la salida X solamente es "1" (1 lógico, nivel alto) cuando la entrada A como la entrada B están en "1". En otras palabras...

Compuerta lógica NOT o Compuerta inversora

En la electrónica digital, no se podrían lograr muchas cosas si no existiera la compuerta NOT, también llamada compuerta inversora.
La compuerta NOT como la compuerta AND y la compuerta OR es muy importante. Esta compuerta entrega en su salida el inverso (opuesto) de la entrada.
El símbolo y la tabla de verdad son los siguientes:

La salida de una compuerta NOT tiene el valor inverso al de su entrada. En el caso del gráfico anterior la salida X = A
Esto significa que:
- Si a la entrada tenemos un "1" lógico, a la salida hará un "0" lógico y ...
- Si a la entrada tenemos un "0" lógico a la salida habrá un "1" lógico.
Nota: El apóstrofe en la siguiente expresión significa "negado". Entonces: X = A’ es lo mismo que X = A
Las compuertas NOT se pueden conectar en cascada, logrando después de dos compuertas, la entrada original. Ver el siguiente gráfico y la tabla de verdad

Practica 2 Compuerta OR, AND y NOT o inversora

Necesitamos las compuertas OR 7432, AND 7408 y NOT 7404 8 resistencias de  47 k ohms 3 LEDs cable un dip Switch de 6 o el que tengamos ya que solo ocuparemos 5 entradas, comprobamos la tabla de verdad que dice, que las compuertas OR y AND tienen 2 entradas y una salida, a diferencias de la inversa NOT que solo tiene una entrada y una salida cerrando y  abriendo el dip switch para ver sise cumple la tabla de verdad de cada una.

OR



AND

 NOT

Después de realizar lo antes dicho comprobamos que efectivamente si corresponde con su tabla de verdad.

Unidad uno electrónica básica

Corriente alterna

Corriente directa

Resistencias

Capacitores

Diodos

Transistores



Corriente alterna ( C.A.)

La característica principal de una corriente alterna es que durante un instante de tiempo un polo es negativo y el otro positivo, mientras que en el instante siguiente las polaridades se invierten tantas veces como ciclos por segundo o hertz posea esa corriente. No obstante, aunque se produzca un constante cambio de polaridad, la corriente siempre fluirá del polo negativo al positivo, tal como ocurre en las fuentes de FEM que suministran corriente directa.

Simbolo:

Practica:

Circuito serie

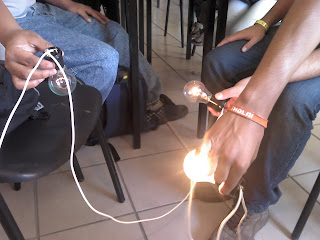

Conexión de focos de diferentes valores en serie

Se puede observar que conectando en serie se divide el voltaje entre la cantidad de focos que estén conectados y el foco de mayor capacidad alumbra menos ya que requiere de mayor energía y el de menor capacidad alumbra mas ya que requiere de menos energía.

Circuito paralelo

Conexión de focos de diferentes valores en paralelo

Al conectarlos en paralelo se observa que no se divide el voltaje y que encienden de manera a su valor sin alteración alguna.

Coriente directa o continua ( C.D. )

La corriente directa (CD) o corriente continua (CC) es aquella cuyas cargas eléctricas o electrones fluyen siempre en el mismo sentido en un circuito eléctrico cerrado, moviéndose del polo negativo hacia el polo positivo de una fuente de fuerza electromotriz (FEM), tal como ocurre en las baterías, las dinamos o en cualquier otra fuente generadora de ese tipo de corriente eléctrica.

Simbolo:

Resistencias

La resistencia eléctrica es la relación existente entre la diferencia de potencial eléctrico al que se somete a un medio o componente y la intensidad de la corriente que lo atraviesa se suele representar con la letra R, y su unidad en el SI es el ohmio.

Simbolo:

Codigo de colores:



Formula:

Paralelo

Serie

Practica:

Se utilizan 10 resistencias de diferentes valores



Circuito serie

Se colocaron diez resistencias en serie, se sacó su  resistencia total matemáticamente con la formula y se comprobó con el multímetro. Se observó que los valores  son cercanos.

Paralelo:

Se colocaron diez resistencias en paralelo, se sacó su  resistencia total matemáticamente con la formula y se comprobó con el multímetro. Se observó que los valores  son cercanos.

Capacitores

Se llama capacitor a un dispositivo que almacena carga eléctrica. El capacitor está formado por dos conductores próximos uno a otro, separados por un aislante, de tal modo que puedan estar cargados con el mismo valor, pero con signos contrarios.

Simbolo:

Formula:

Serie

Paralelo

Practica:

Serie

Se conectaron cuatro capacitores en serie se obtuvo su capacitancia total matemáticamente con la formula.

Paralelo

Colocamos  cuatro capacitores en paralelo se obtuvo su capacitancia total matemáticamente con la formula, en comparación con la de serie en paralelo se

 suman sus valores.
